RTP電光開關注意事項：

1. RTP電光開關為金屬支架，安裝時注意底座的絕緣

2. 驅動輸出高壓為差分高壓，即： 設定高壓HV=HV（紅）+HV（藍）

HV（紅）=1/2HV，HV（藍）=-1/2HV，二者的絕 對值的和即為顯示的設定高壓

3. 當RTP電光開關連接驅動的紅（＋），藍（-）電極時，晶體上的電壓為設定高壓，但是晶體開關整體帶電，注意底座的絕緣。

4. 驅動后面三色電極分別為：紅（HV+），藍（HV-），黑（GND）

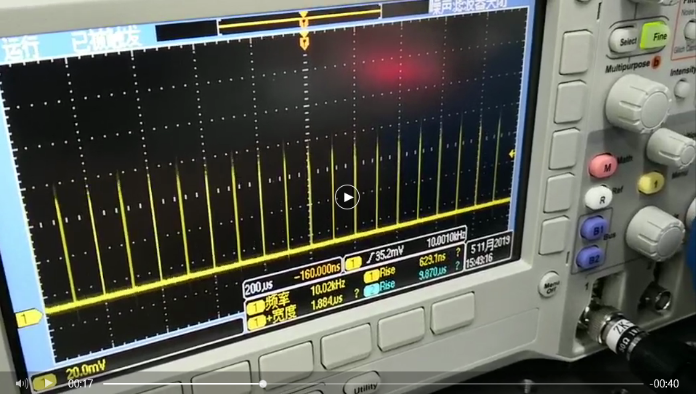

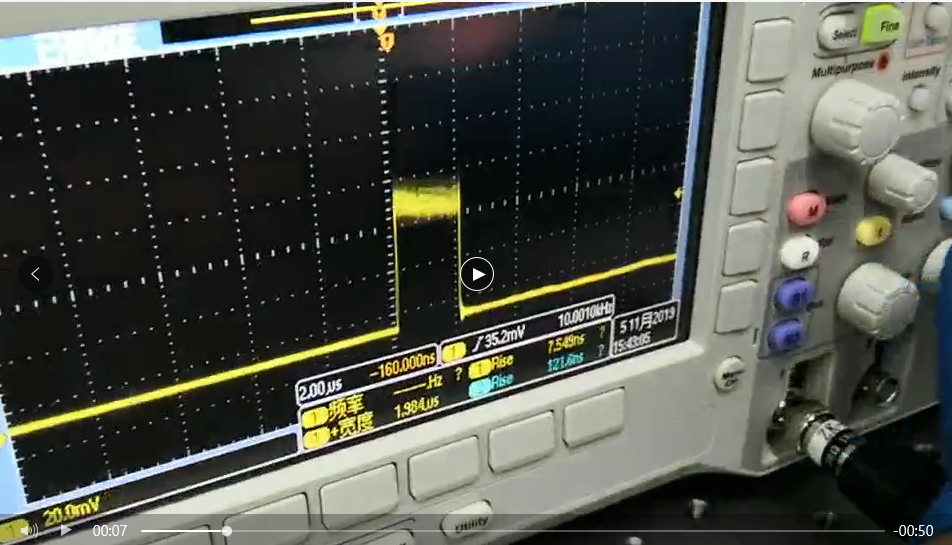

1） 需要測量高壓時需要使用高壓探頭，具體測試接線如下：

a. 差分高壓探頭測試時，可以連接紅，藍電極進行測試，

b. 常規高壓探頭測試時，其接地端連接黑色電極，探頭的正極連接紅電極測試正二分之一高壓，探頭的正極連接藍電極測試負二分之一高壓

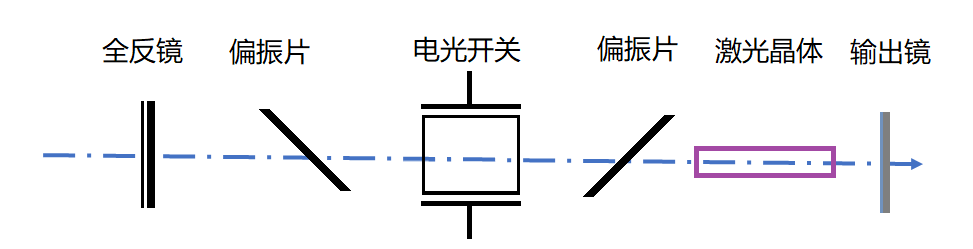

一、 開關光路結構示意圖

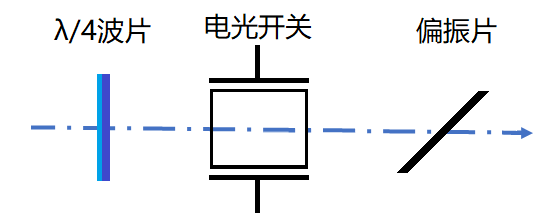

1. 四分之一波電光結構

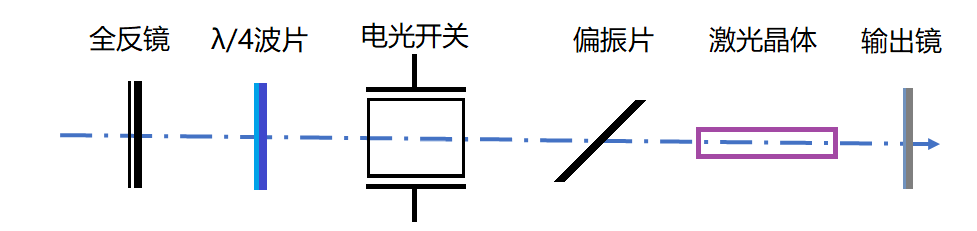

1） 激光諧振電光調Q

2） 激光外調制

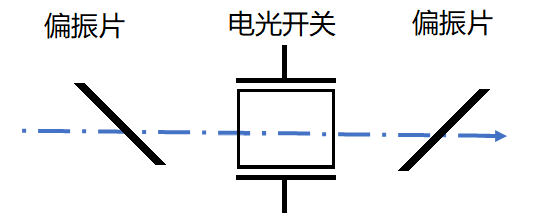

2. 二分之一波電光結構

1） 激光諧振電光調Q

2） 激光外調制

二、 RTP電光開關+驅動工作連接、操作說明（以差分電壓工作方式為例<推薦>）

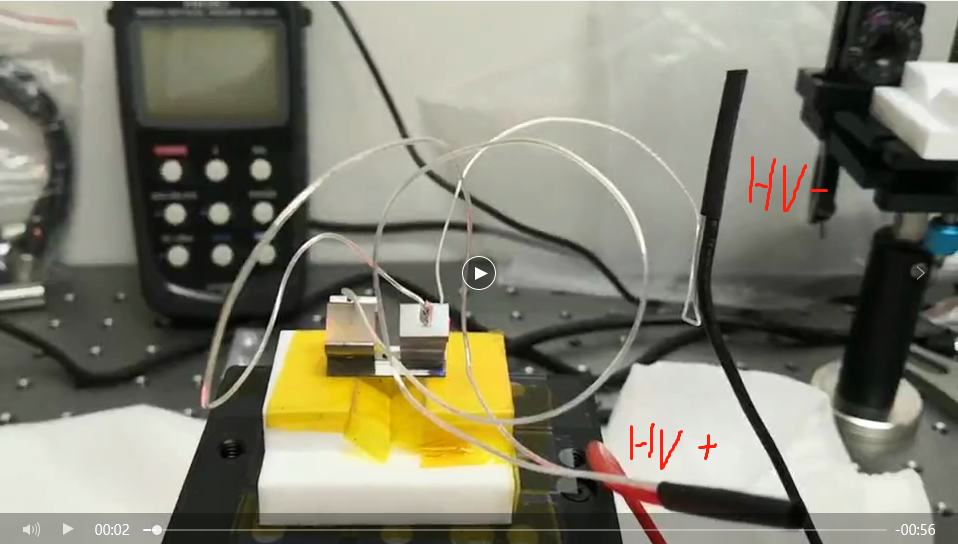

1. RTP電光晶體開關頂部兩電連接一起為晶體開關的一極，底座引線單獨為晶體開關的另一極。下圖中：晶體的頂部相連電極接紅電極（紅線）為HV＋，晶體的底座引出電極接藍電極（黑線）為HV-

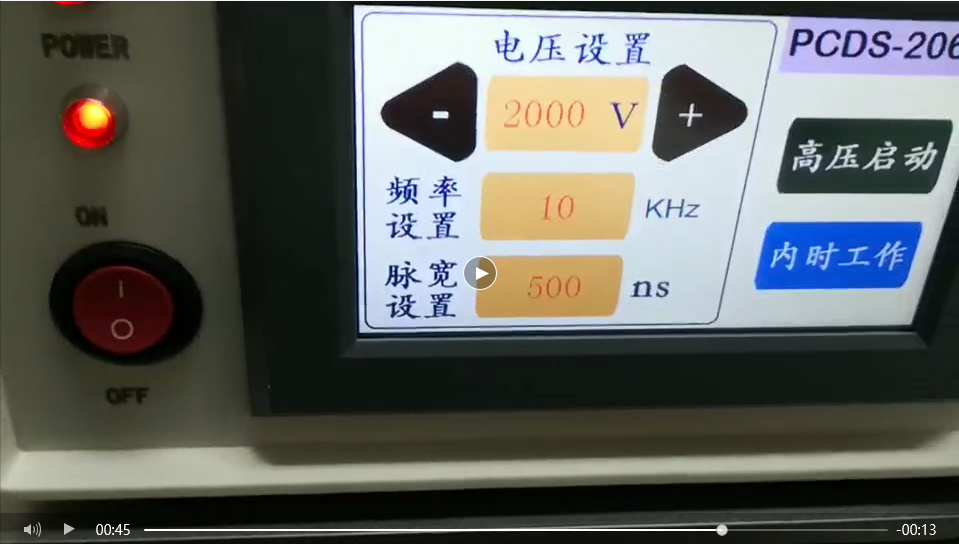

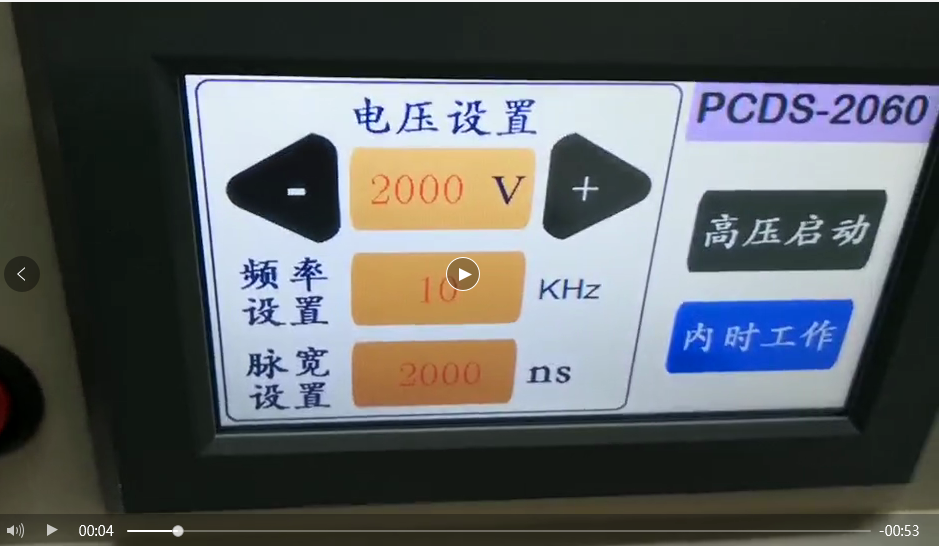

2 .  控制界面如下：

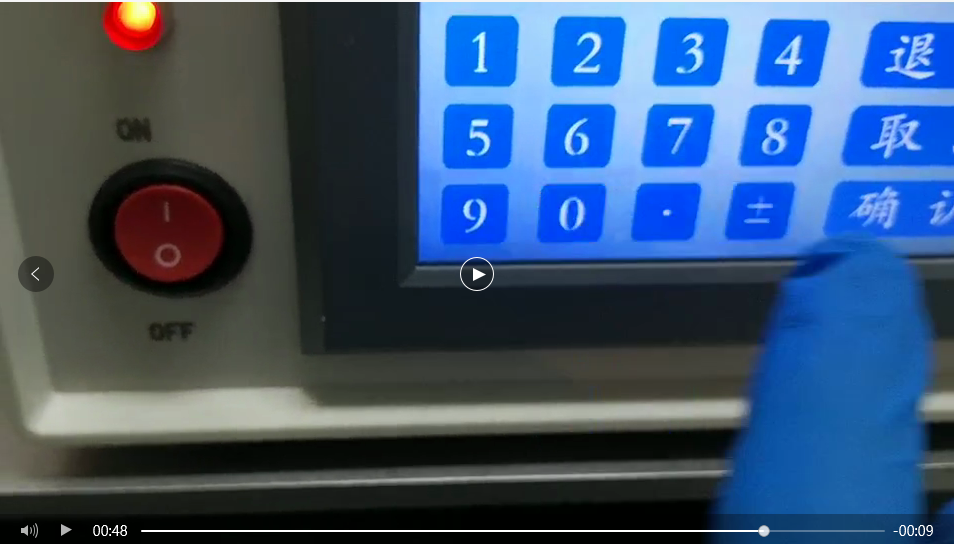

1） 電壓設置：設定并顯示驅動輸出的高壓值（差分高壓）；設置時：點擊數字框，彈出數字鍵盤，按照需要進行設定。也可以使用“-”，“+”進行減小、增大控制，10V/step

2） 頻率設置：當工作模式為內時工作狀態時可用，點擊數字框，彈出數字鍵盤，在工作范圍內，按照需要進行設定。

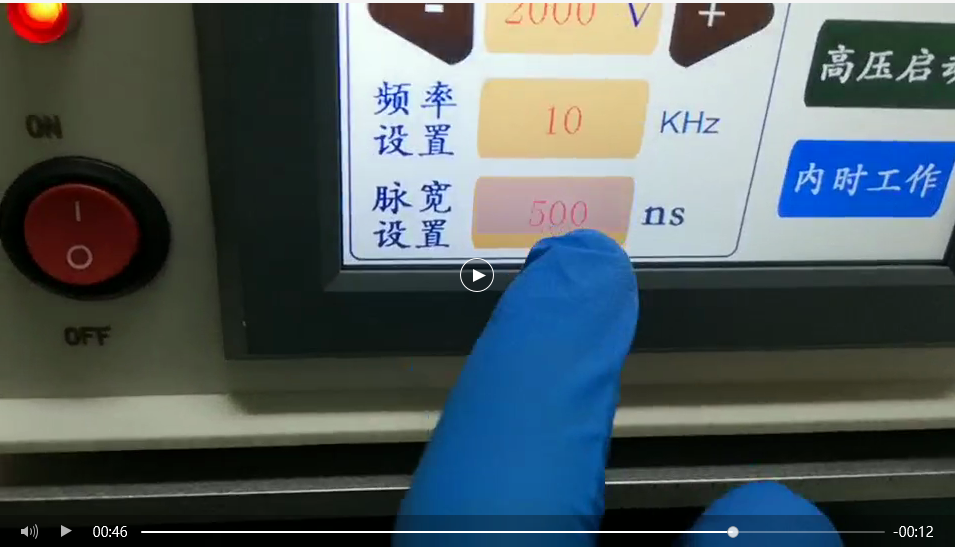

3） 脈寬設置：當工作模式為內時工作狀態時可用，點擊數字框，彈出數字鍵盤，在工作范圍內，按照需要進行設定。

4） 當工作模式為外時工作模式時，頻率，脈寬設置不工作，與輸入的外信號控制同步。外信號為5V方波信號。

5） 當顯示“高壓啟動”時，驅動按照內時（外時）的信號模式輸出設定好高壓值的方波高壓。

當顯示“高壓關閉”時，驅動無高壓輸出。
