BBO電光Q開關

所屬分類：電光開關
瀏覽次數：次
發布日期：2021-09-09

我要詢價

產品概述
性能特點
技術參數

（BBO普克爾盒）

相對于傳統的KD*P電光調制晶體，BBO(偏硼酸鋇β-BaB2O4)晶體具有極低的吸收系數，弱的壓電振鈴效應，更寬的光譜透過范圍（210-2000nm）等優點。相對于RTP電光調制晶體，BBO晶體具有更高的消光比、抗損傷閾值和溫度適應性，有利于提高激光輸出功率的穩定性。因此，由BBO晶體制成的電光Q開關常被應用于高重復頻率（1MHz），高功率（高達1000W）的電光調Q固體激光器，腔倒空調Q激光器和全固態皮秒、飛秒再生放大激光系統中。在無需水冷的情況下，BBO電光Q開關可關斷并承受高達150W的腔內振蕩光功率（激光輸出功率高達50W）。BBO晶體缺點是電光系數小，半波電壓相對較高，因此可通過增長晶體長度，以及采用兩塊BBO晶體串聯方式來減少半波電壓和四分之波電壓。快譜光電從應用角度特意推出單晶，雙晶BBO電光Q開關，BBO電光調制器等常規產品，同時我們也將提供配套的調制、調Q、選單、再生放大驅動電源等相關產品。

調制器加工要求 BBO

產品特點及優勢：
　　

? 插拔式電極插針

? 通光孔徑小于晶體橫截面的設計

? 抗高功率抗高溫材料殼體設計

? 特有的低應力裝配技術

? 超高要求的晶體質量控制

? 超小的體積，超輕的質量，超緊湊的設計

產品規格型號：

BBO單晶開關規格參數

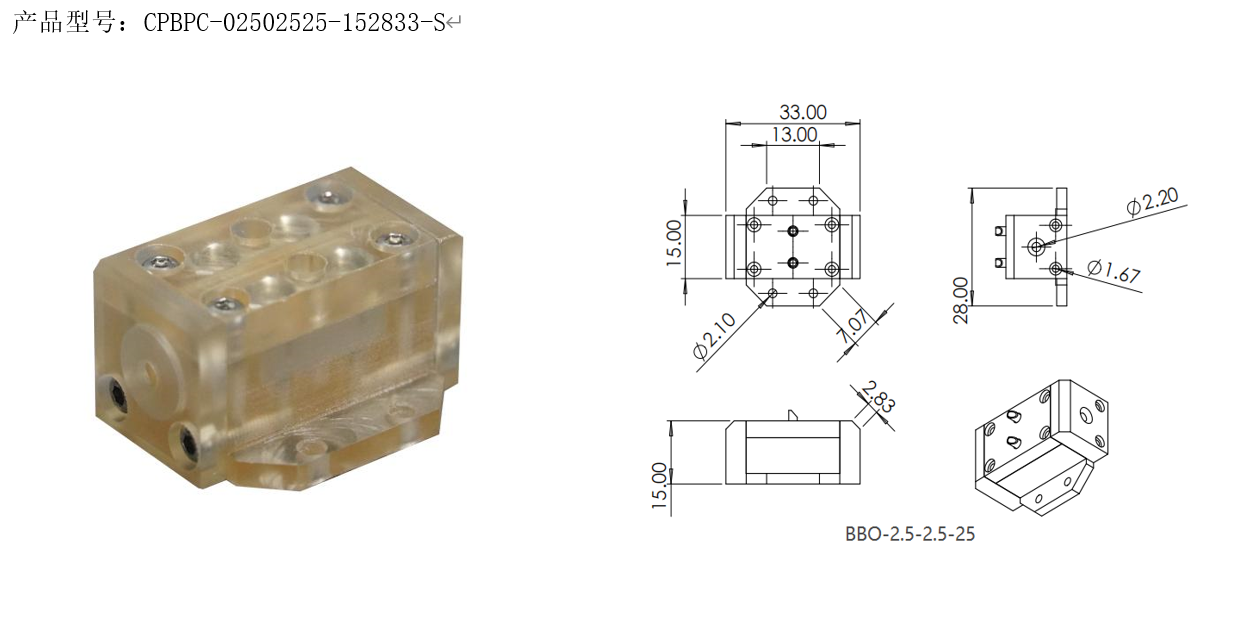

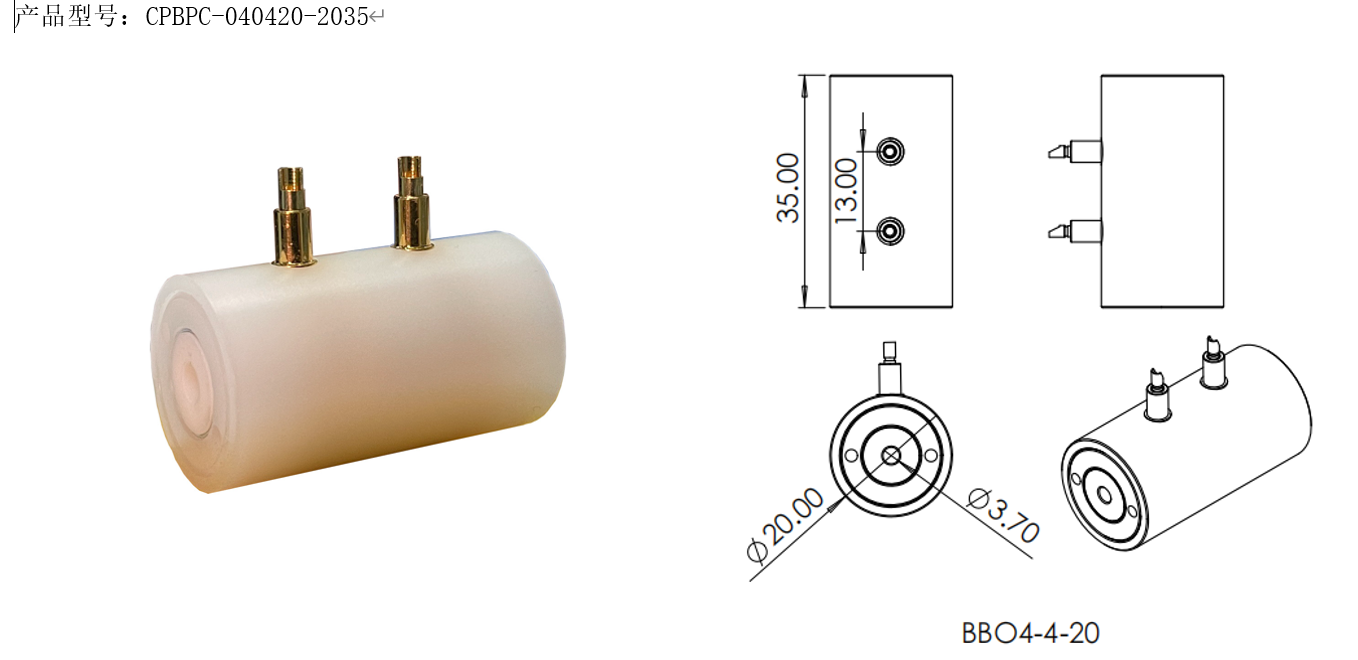

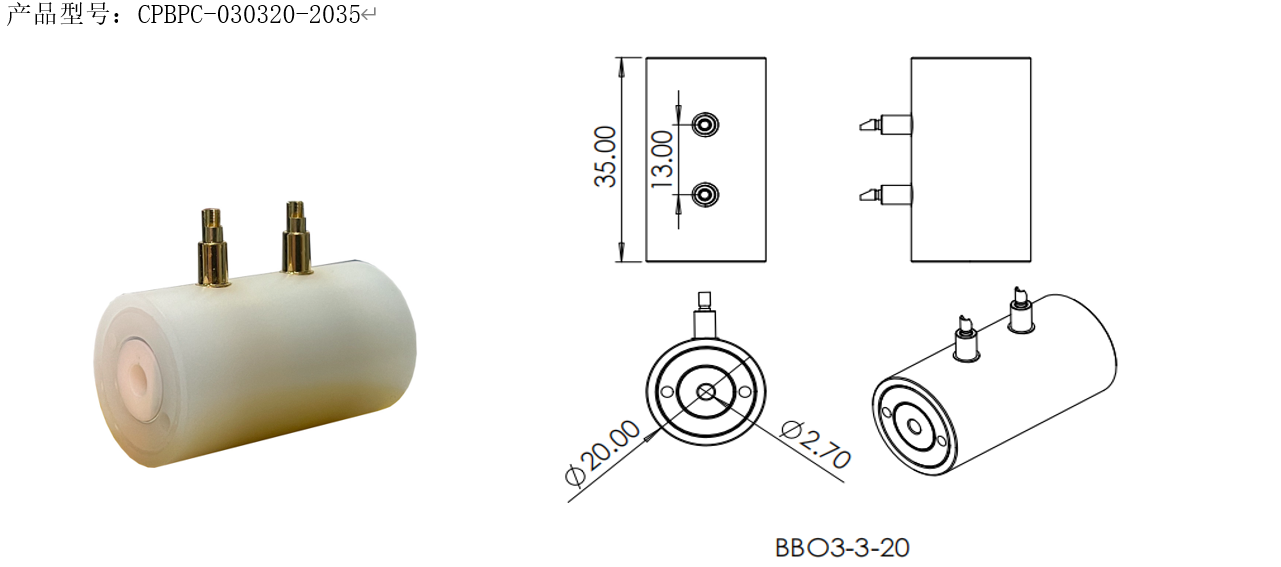

產品型號	CPBPC-02502525-2035	CPBPC- 02502525-151728S	CPBPC-030320-2035	CPBPC-030325-2035	CPBPC-040420-2035	CPBPC-040425-2035
通光孔徑, mm	2.2	2.2	2.7	2.7	3.7	3.7
晶體尺寸, (W×H×L), mm3	2.5x2.5x25	2.5x2.5x25	3x3x20	3x3x25	4x4x20	4x4x25
外殼尺寸（mm）	Dia.20x35	15x17.5x28 方形外殼	Dia.20x35	Dia.20x35	Dia.20x35	Dia.20x35
λ/4電壓 (@ 1064 nm), kV DC	2.4kV	2.4kV	3.6kV	2.9kV	4.8kV	3.9kV
電容, pF	2.2	2.2	3	3	4	4
透過率（%）	＞99%
消光比（Voltage-Free）	1000：1
使用波長	1030nm-1064nm
抗光傷 10ns 10Hz 1064nm	600MW/cm2

（圖3）

BBO雙晶開關規格參數
產品型號	CPDBPC-030320-2555	CPDBPC-040420-2555
通光孔徑, mm	2.7	3.7
晶體尺寸, (W×H×L), mm3	3x3x20 一對	4x4x20 一對
外殼尺寸 (nm)	Dia.25x55	Dia.25x55
λ/4電壓 (@ 1064 nm), kV DC	1.8kV	2.4kV
電容, pF	6	7
透過率（%）	＞99
消光比（Voltage-Free）	>500:1
使用波長	1030nm-1064nm
抗光傷 10ns 10Hz 1064nm	600MW/cm2
