Q開關的類型

1、聲光Q開關

常見的Q開關類型就是聲光調制器。只要聲波關閉，晶體或者玻璃片產生的透射損耗就非常小，但是聲波打開后，會產生很強的布拉格反射，每次通過產生的損耗在50%左右，在線性激光諧振腔中通過兩次會產生75%的損耗。為了產生聲波，電子學驅動器需要功率在1W♌的射頻功率（或者在大孔徑器件中需要幾個瓦特）和100MHz的微波頻率（RF）。

器件中存在許多需要權衡的參數。例如，具有很高電光系數的二氧化碲材料需要很小的聲波功率，但是損傷閾值比較適中。晶體石英或者熔融二氧化硅🎀可以承擔很高的光強，但是也需要更高的聲波功率（以及射頻功率）。需要的聲波功率還與器件的孔徑有關：高功率激光器需要大孔徑器件，同時也需要更高的聲波功率。Q開關產熱很多，因此需要采用水冷卻裝置。而在低功率水平，則只需要傳導冷卻。

開關速度（或者調制帶寬）終并不是受聲光換能器限制，而是由聲波速度和光束直徑。

為了抑制光學表面的反射，通常需要采用抗反射涂層。還有的Q開關的有源器件工作在布儒斯特角。

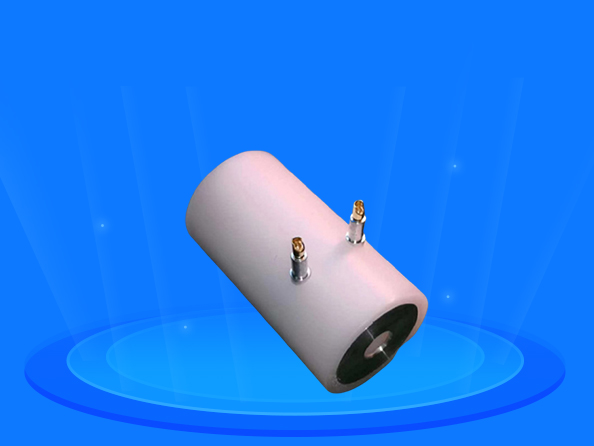

2、電光Q開關

Q開關微片激光器需要非常高的開關速度，這時需要采用電光調制器。其中，光的偏振態通過聲光效應（普克爾斯效應）被改變，然后采用偏振片就將偏振態的改變轉變成對于損耗的調制。與聲光器件相比，💫它需要更高的電壓（需要得到納秒的開關速度），但是不需要射頻信號༺。

3、無源Q開關

無源開關是飽和吸收器，由激光本身觸發。其中，Q開關自身引入的損耗非常小，一旦增🦩益介質中儲存足夠的能量，激光增益就會大于損耗。激光功率開始緩慢增大，一旦吸收器達到飽和，損耗會減小，凈增益增加，激光功率快速增大形成短脈沖。

在無源Q開關YAG激光器中，Cr4+：YAG晶體通常作為無源Q開關。還有其它♈可用的材料，例如，各種摻雜晶體和玻璃，半導體💯飽和吸收反射鏡尤其適用于產生小的

濟南快譜光電技術有限公司成立于2012年，主要從事光學元器件及激光器配件的研發、制造與銷售，公司主要產品分為光學晶體器件類和光纖激光器配件類兩大系列。主要為固體激光器和光纖激光器提供核心部件及🐲配件等。我們立足于光學晶體基本功能性質的開發與產品化，提供高質量的激光功能晶體🌳器件類產品，同時為各種類型的激光器提供系統的高質量元器件及配件。

我們擁有一個專業的激光技術團隊，擁有對高端前沿激光器的研發和工作經驗，可以為客戶從應用角度提供激光器結構的優化設計，優化激光器中所用的配套元器件以及核心工作模塊。研發和創新是我們的宗旨，堅持和專業是我們的理念。我們將以🌳嚴謹專注的態度，竭誠為您提供優質滿意的產品和服務。脈沖能量。
