RTP加壓驅動模塊參數及接線說明

加壓驅動模塊參數：

1.工作電壓：900~2500V

2.工作頻率：＜1KHz（該頻率下工作溫度為：-40℃~60℃）

3.上升沿：＜10ns

4.觸發信號：TTL（3.3V或5V）

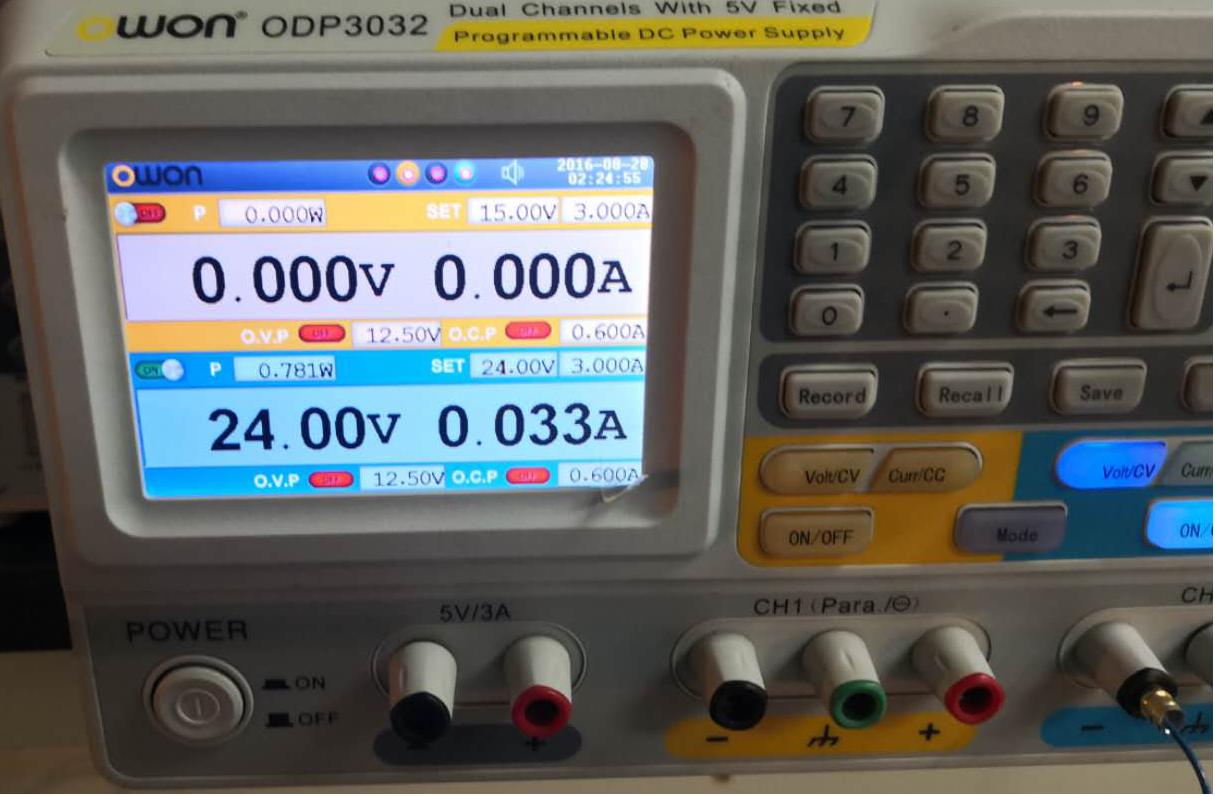

5.供電：DC24V（兼容28V）

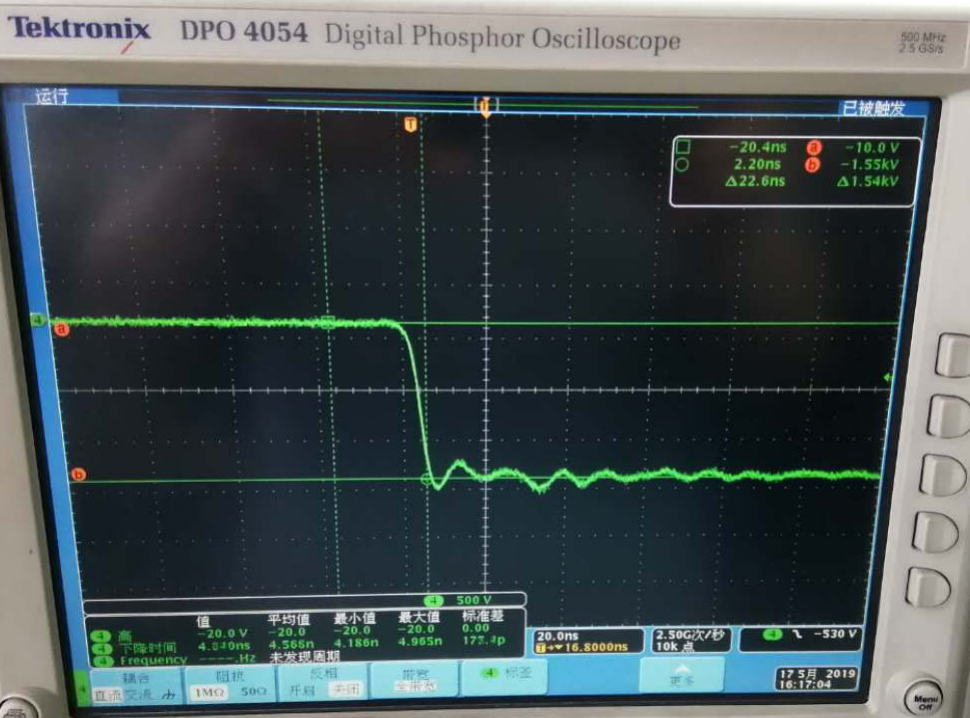

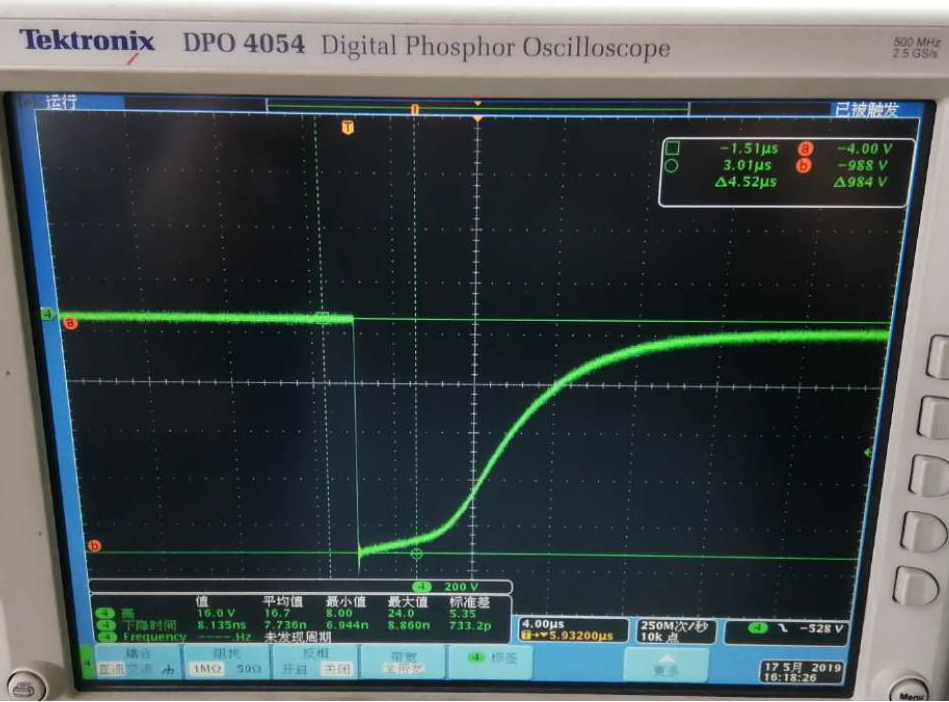

注：該驅動輸出負脈沖高壓，即從0V至-工作電壓，其電勢上升時間即為“上升沿”參數

上升沿＜10ns

接線說明：

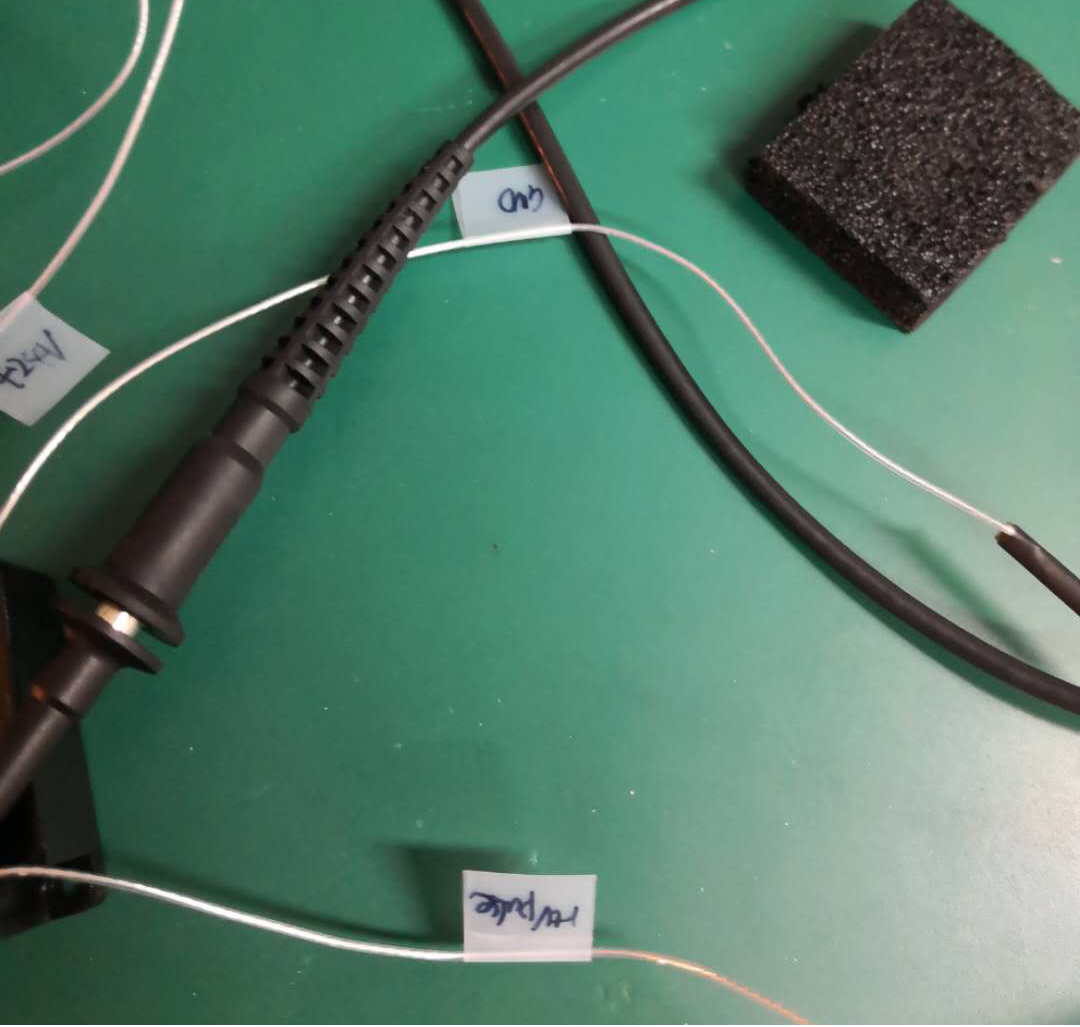

1.在同側的“HVpulse”和“GND”兩個接線為連接晶體開關的高壓輸出接線，“HVpulse”為高壓端，“GND”為0V端

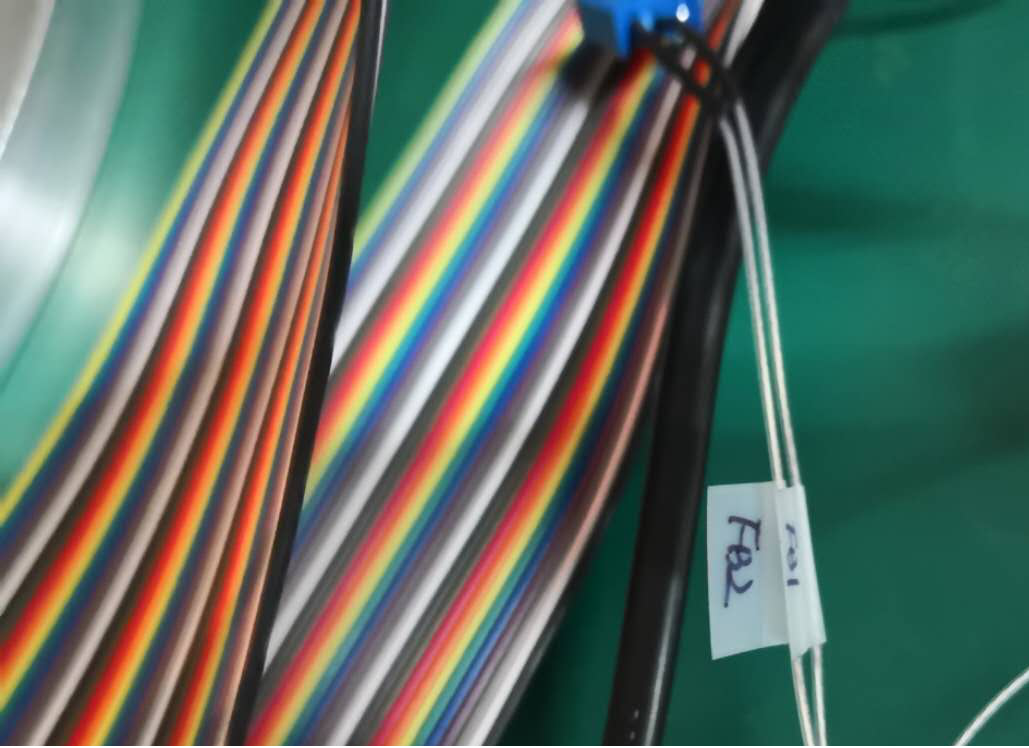

2.“FB1”和“FB2”為輸出高壓調節端，電位器已連接好。

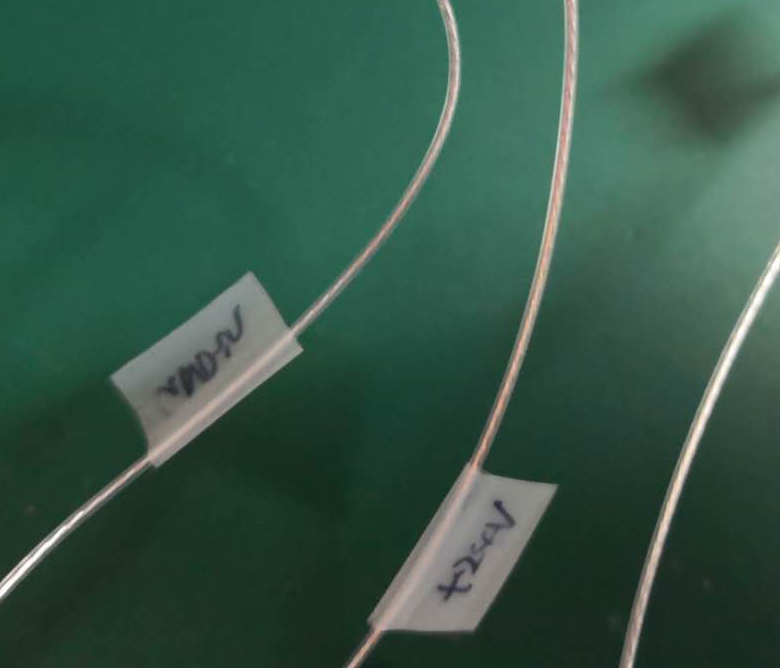

3.“+24V”和“GNDin”為直流供電接🐲入端🌳，“+24V”接直流供電正極，“GNDin”接直流供電負極

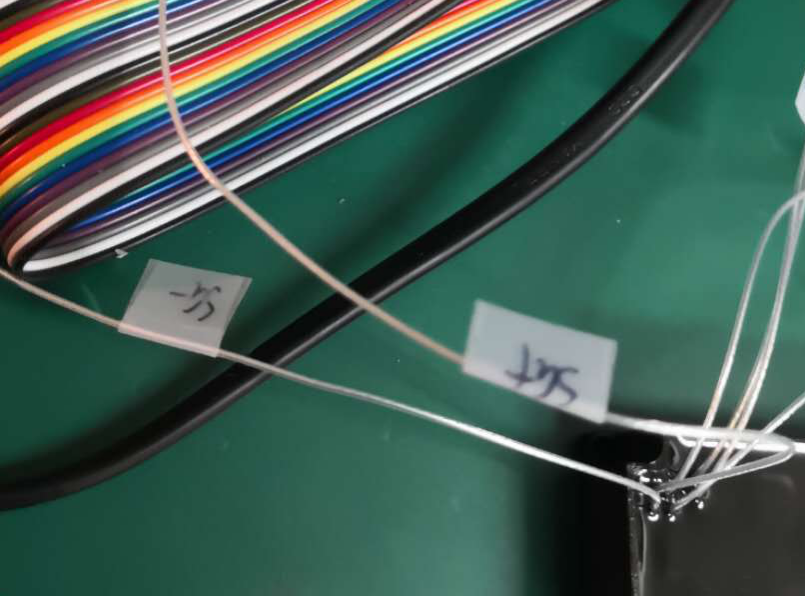

4.“SG+”和♌“SG-”為觸發信號輸入端，輸入TTL信號，典型幅值🌳5V或3.3V，“SG+”接信號正極，“SG-”接信號負極
