一、BBO晶體電光開關接線說明

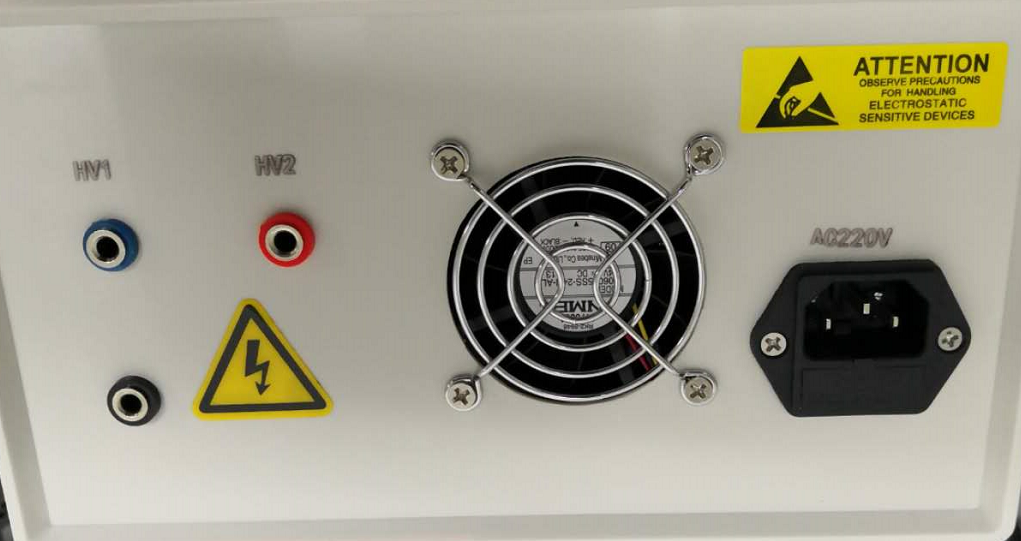

如下圖，驅動的后面板上提供兩組接口：

1.AC220V：220V電源接口，接入三相電源線即可

2.藍（HV1）,紅（HV2），黑，三色接口，其中藍，紅接口為高壓輸出接口。

1）紅（HV2）：為正高壓輸出端

2）藍（HV1）：為負高壓輸出端

3）黑：GND，接地測試端，不使用。僅做測試使用，紅+黑：測試正高壓輸出；藍+黑：測試負高壓輸出。

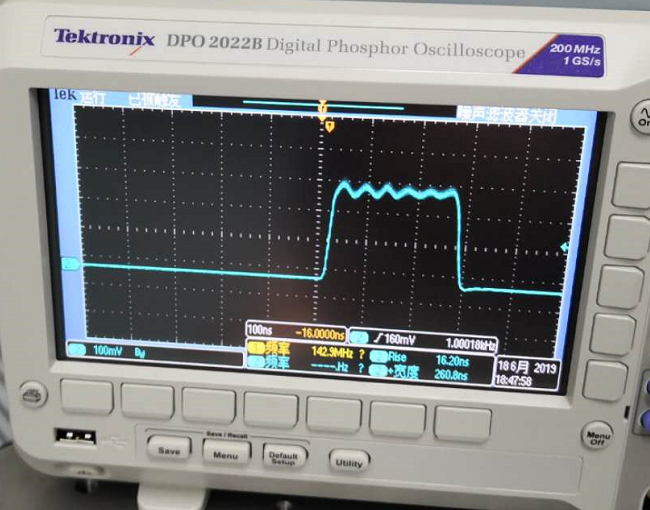

注意：不能使用普通探頭直測高壓輸🌳出！普通探頭可以用空間耦合的方🐲法測試高壓脈沖信號，其波形與高壓探頭直測波形一致，推薦耦合測量。

&nbs♌p;    🌳 常規的高壓探頭可以測試：紅+黑，藍+黑。不能直接測試紅+藍！

      ③只能使用差分高壓探頭對 紅+藍 端進行測試

      測試高壓輸出🎀時不能空載，必須將高壓輸༺出連接到負載（電光開關）上。

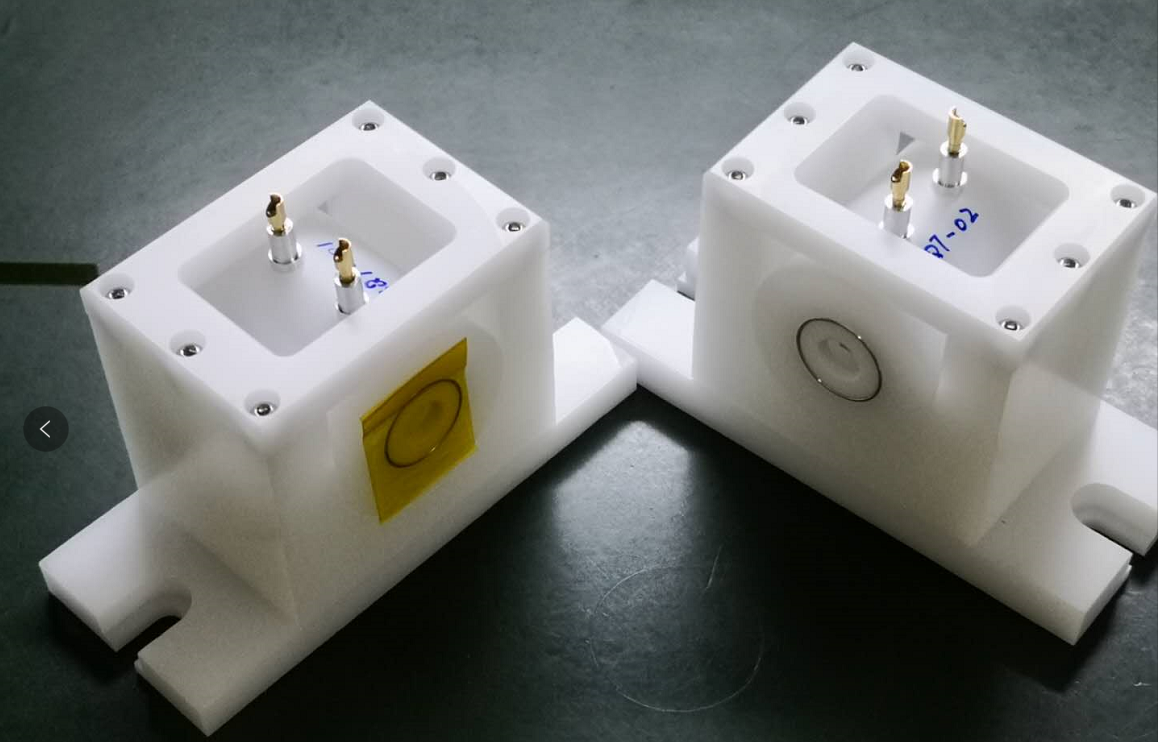

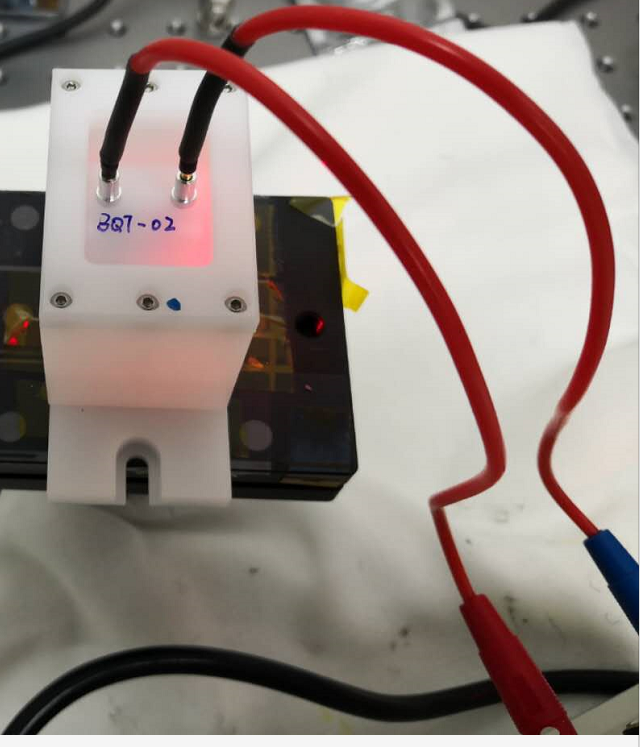

如下圖，BBO電光開關上有兩個電極，連接到驅動的紅，藍接口上，不分正負，連接處可以使用熱縮管進行防護（推薦）。

二、開機操作說明

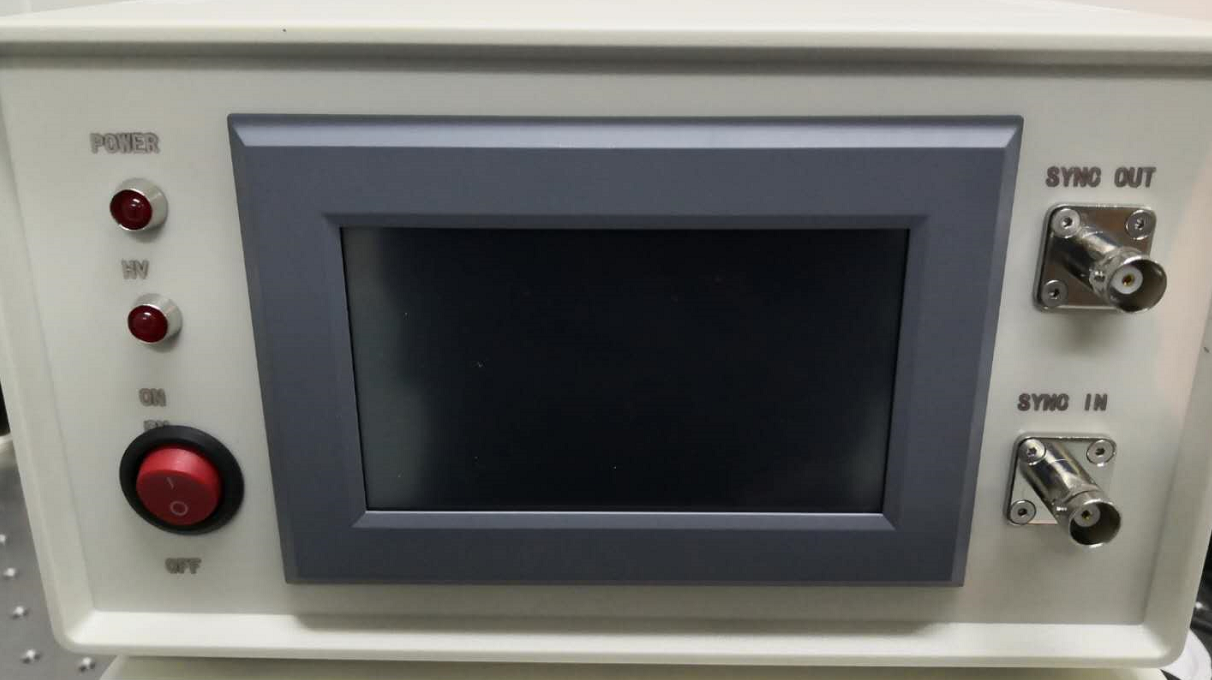

驅動前面板介紹，如下圖：

1.紅色按鈕為驅動的電源開關，打開后“power”燈亮起，表示驅動待機

2.“HV“狀態燈，燈亮時表示驅動輸出高壓，燈滅表示五高壓輸出

3.“SYNC OUT”，為同步信號輸出接口，輸出同驅動工作狀態的信號

4.“SYNC IN”，為外信號輸入端，可接受外信號控制工作。

驅動工作說明

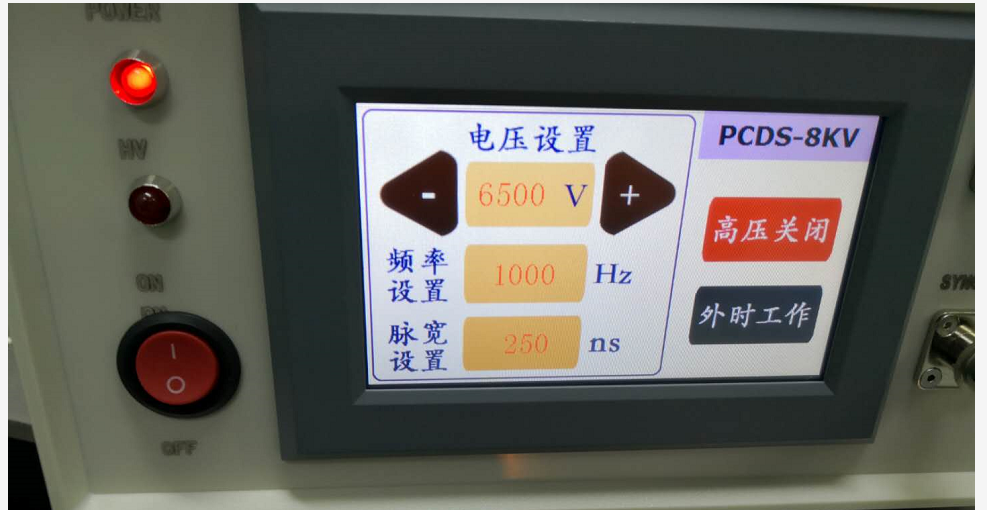

注意：打開電源健后請注意三個參數設置

1）電壓設置：電壓建議不要超過7000V，提供的電光開關器件四分之一波工作電壓是6800V。實際💫上6500V開始已接近四分之一波的工作狀態。工🦩作電壓設置在滿足工作狀態要求的情況下，取偏小的值為佳。

2）頻率設置：是否是所需工作頻率

3）脈寬設置：是否是所需的高壓持續時間

確定完工作參數設置后，先選擇內外信號觸發狀態，當顯示“外時工作”時，如果有外信號輸入，則為外信號觸發控制驅動♈。此時驅動的頻率及脈寬設置無效；當💯顯示“內時工作”時，為驅動內部信號觸發控制，內信號參數由頻率及脈寬設置控制。

確定🔯了工作參數設置，內、外信號控制后，點擊“高壓關閉”，切換為“高壓啟動”，此時“HV“狀態燈亮，高壓輸出，驅動工作。
