20KV驅動盒參數列表:

20KV驅動盒設備描述：

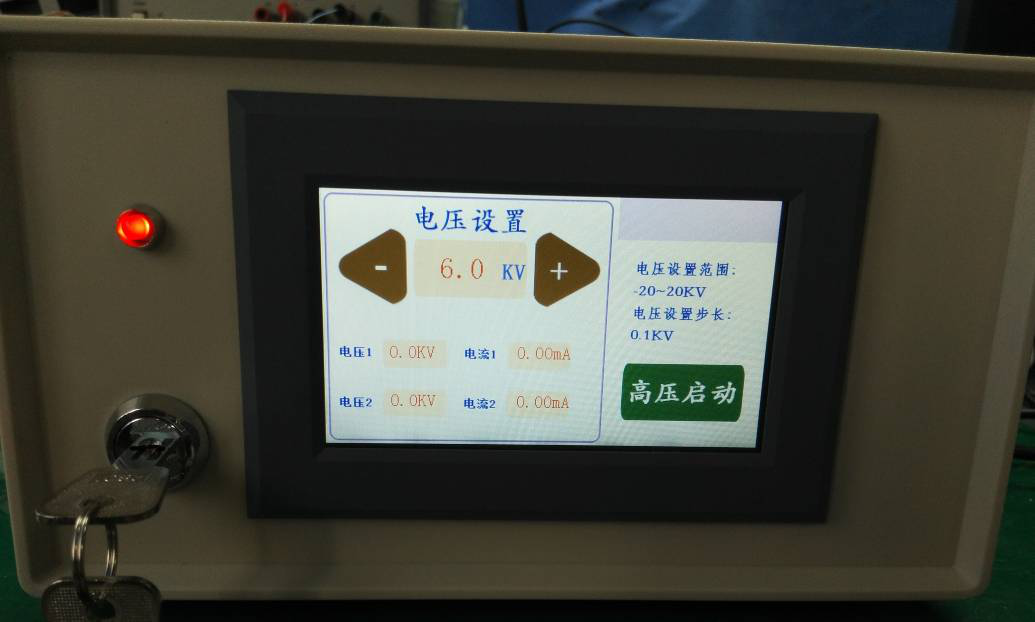

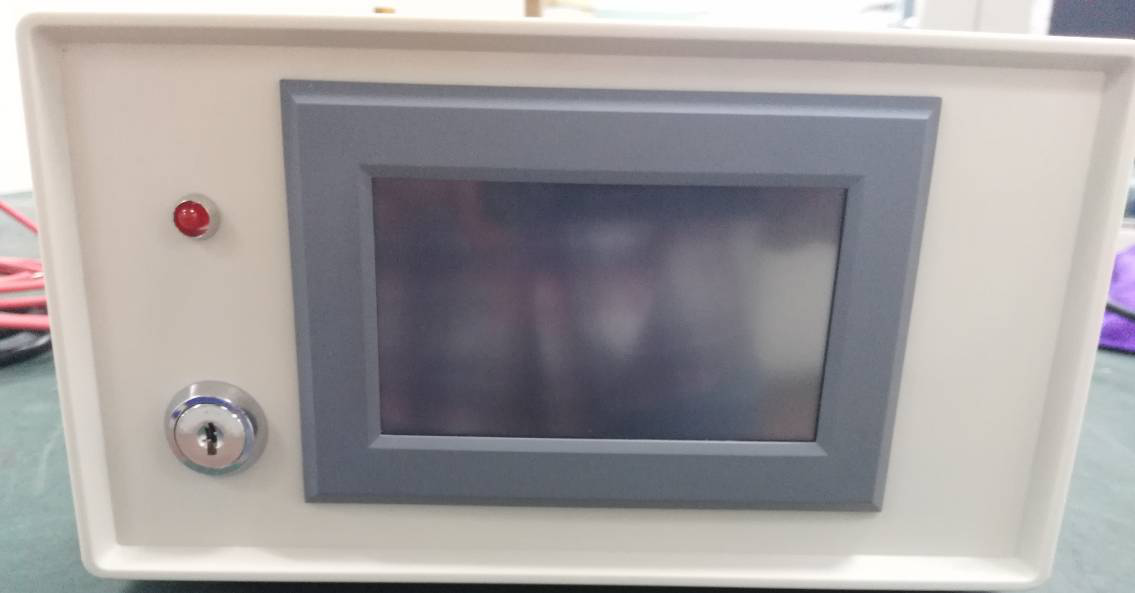

  前面板

開關—通過開關給20KV驅動盒上電

高壓指示--當20KV驅動盒輸出高壓啟動，此指示燈處于閃爍狀態

            &nbs𓃲p;     當20KV驅動盒輸出高壓停止 ，此指示燈處于常暗狀態

觸🧸控面板--通過觸控面板設置輸出高壓幅值、輸出電壓源1輸出狀態、輸出電壓源2輸出狀態以及高壓啟動/停止。

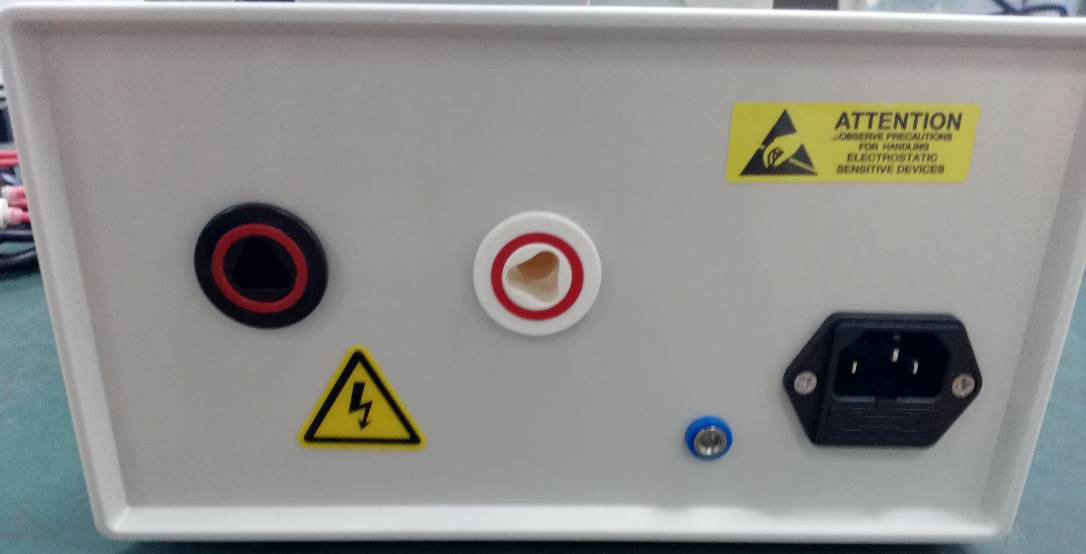

20KV驅動盒后面板

負高壓輸出—連接晶體一端

正高壓輸出—連接晶體一端

測試地—使用高壓探頭測試時使用的接地端子

備注：

1.連接高壓輸出插頭操作時，請按照對應顏色插入相應的插座。

2.進行輸出插頭拔插操作時，請確保啟動開關處于關閉狀態

觸控面板

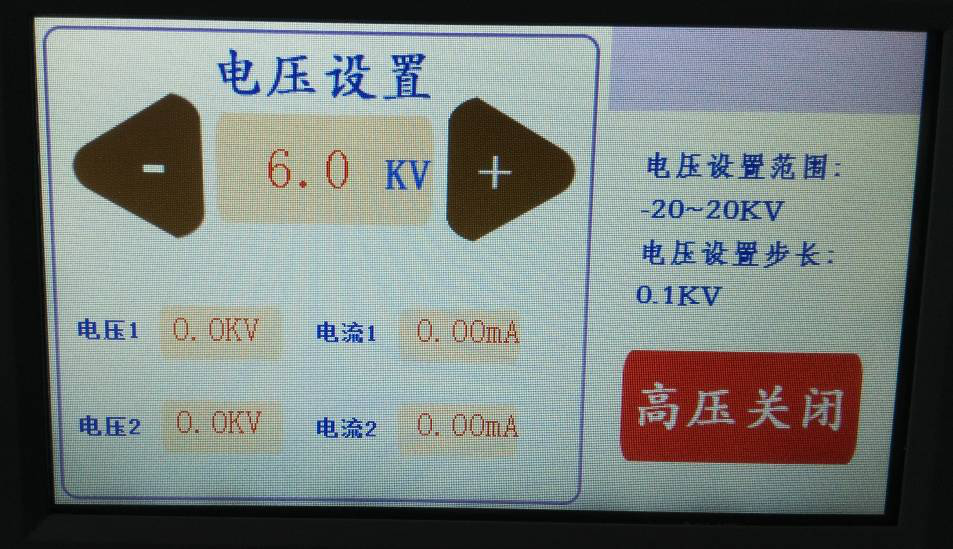

                                &nbಌsp;          主工作界面

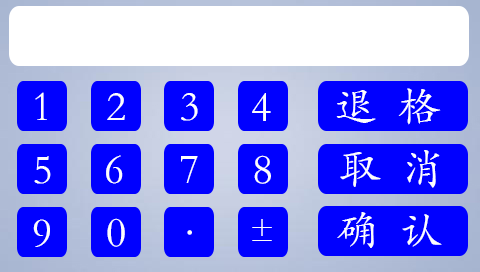

            &n🦩bsp;                  數值輸入界面

高壓設置：點擊高壓設置右方的空白欄，將會在屏幕右側♔彈出數字輸入小鍵盤，點擊相應的數字鍵輸入電壓值。（點擊高壓設置框兩側🌺的“+”“-”框，實現輸出電壓的遞增與遞減，步長0.1kV）

輸入范圍-20~+20kV

高壓使能控制：點擊高壓♍關閉鍵，觸控屏將會顯示“高壓開啟”，高壓產生電路開始工作，同時高壓指示燈處于閃爍狀態。

  點擊高壓開啟鍵，觸控屏將會顯示“高壓關閉”，高壓產生電路停꧂止工作，同時高壓指示燈將會變暗。
